Ürün Açıklaması

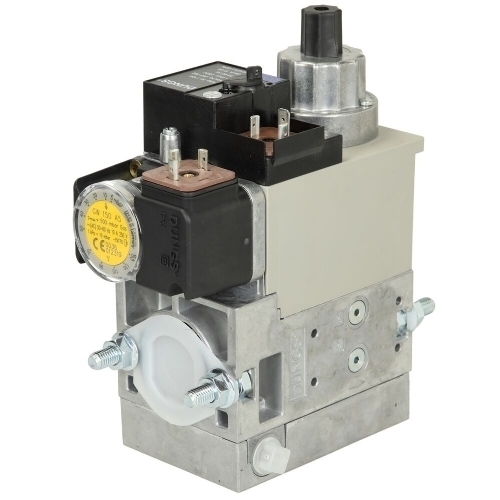

Gaz çoklu bloğu MB-DLE 407 B01 S20otomatik gaz kontrol sistemlerinde kullanılır. Kazanın güvenli, istikrarlı ve verimli çalışmasını sağlar. I-III ailesinin gazlarıyla çalışmaya uygundur. 15-360 mbar giriş basıncı için tasarlanmıştır. Ana işlevler: çıkış basıncını belirli bir seviyede tutmak, brülörü çalıştırırken kademeli gaz beslemesi, anında hermetik akış kapatma.
Özellikler ve parametreler:
tek aşamalı kontrol modu;
gaz besleme basınç aralığı 4-20 mbar;
çalışma ortamı – 1-3 aile gazı ve diğer nötr gazlar;
Ana akış ayar kelebeği;
pürüzsüz ateşleme için V2 valfinin ayarlanabilir açıklığı;
Vida yuvasına sahip V2 valfi;
emniyet ve kontrol vanalarının anında kapanması;
besleme gerilimi: 230 V ±10%;
IP 54 standardına göre bileşenlerin toz/sıçramalara karşı korunması;
talep üzerine – gaz vanası sızdırmazlık kontrol ünitesi;
çalışma sıcaklıkları: -15...+70°C (sıvılaştırılmış gaz için 0°C'nin üzerinde);
DIN EN 175 301-803 fiş konnektörü aracılığıyla elektrik bağlantısı;
V2 vanasına K01/1 tipi uç kontağı takma imkânı;
mıknatıs yukarı bakacak şekilde çeşitli pozisyonlarda montaj.
Avantajları
Kompakt tasarım, modüler yapı . MB-DLE çoklu bloğu, çeşitli cihazların bağlandığı alüminyumdan dökülmüş kompakt bir kasaya monte edilmiştir. Blok tasarımı sayesinde, işlevselliği genişletmenize olanak tanıyan ek ekipman bağlamak mümkündür.
Güvenli çalışma . Çoklu blok, 1 saniye içinde kapanan ve kazan dairesinin sızıntı ve gaz kirlenmesini önleyen iki otomatik valf içerir. İlk valf hızla açılır. İkinci valfin açılma süresi, yakıtın düzgün bir şekilde ateşlenmesi için düzenlenir ve patlayıcı başlangıcı ortadan kaldırır.
Sızdırmazlık kaybına karşı koruma. Fonksiyonel ünitenin girişine, bağlantı parçalarını sökmeden çıkarılabilen ince gözenekli bir filtre takılmıştır. Vanaların hasar görmesine ve tıkanmasına neden olabilecek parçacıklar gözenekte kalır. Filtrenin tıkanıklık derecesi, zamanında değiştirilmesi için düzenli olarak kontrol edilmelidir.
Ana özellikler
Çalışma şekli:tek aşamalı
Maksimum aşırı basınç:360 mbar
Gaz giriş basınç aralığı:15 ila 360 mbar arası
Çıkış basınç aralığı:4 ila 20 mbar arası
V1 ve V2 vanalarının kontrolü:eklem yeri
Bağlantı türü:?1/2", 3/4" TL
Solenoid valfler V1 ve V2:Sınıf A
Basınç rölesi:GW 150 A5
Dahili filtre:standart filtre, mavi
Toz ve nem koruma sınıfı:IP54
Ağırlık:3 kilo
