Ürün Açıklaması

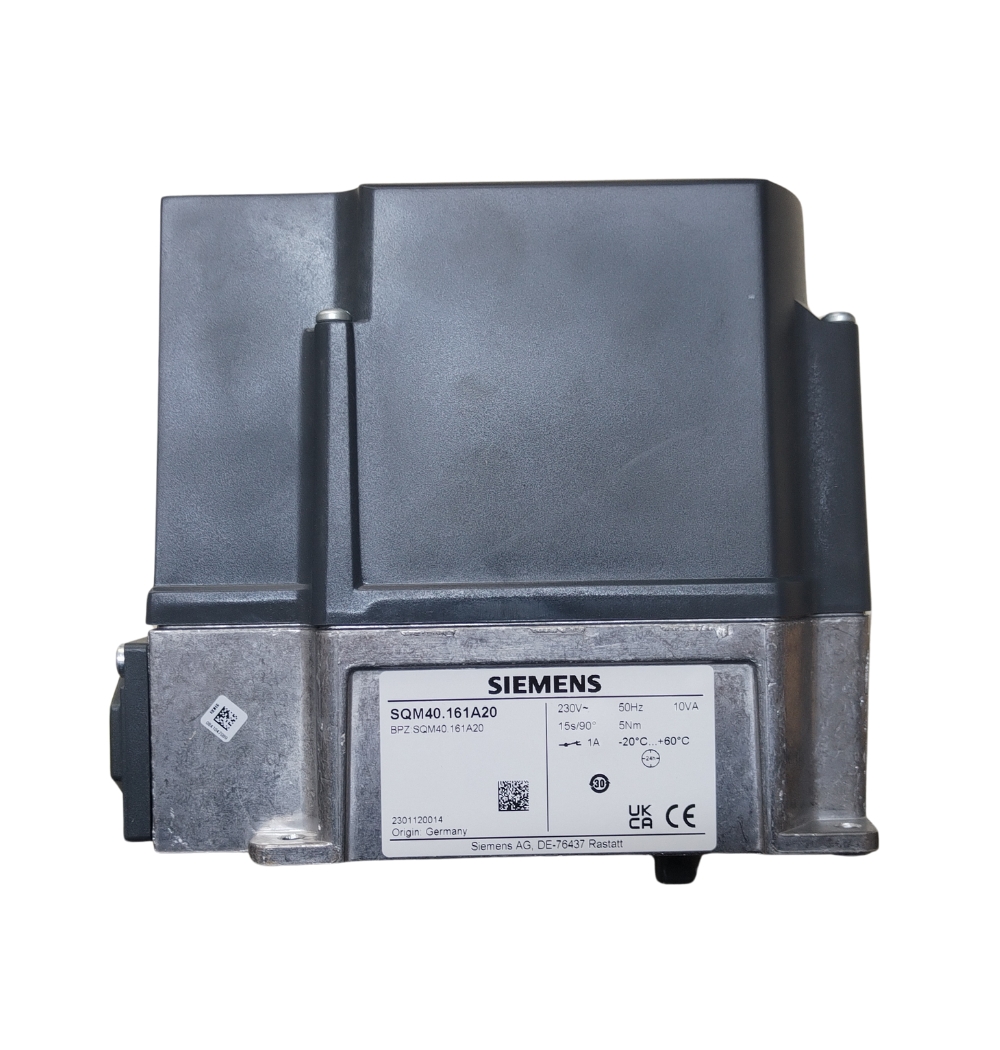

Siemens SQM40.161A20 servo sürücüsü, fırın kontrol ünitesiyle birlikte çalışarak yanma karışımındaki yakıt-hava oranını düzenlemek üzere gaz veya hava damperini hareket ettirir. Damper açılma açısı 0 ile 90° arasında ayarlanabilir. 90°'de açılma süresi 15 saniyedir.
Tasarım ve özellikler
Servo tahrik ünitesi dökme alüminyum (gövde tabanı), termoplastik (gövde kapağı) ve çelikten (tahrik mili) üretilmiştir. Dişli mekanizması ve yatak desteği sürekli olarak yağlanmıştır ve ek bakım gerektirmez.
Siemens SQM40.161A20, 220V besleme gerilimine sahip (-15%, +10%), kilitleme korumalı, 10 Nm torklu ve sol şaft dönüşlü senkronize tersinir bir motorla çalışır. Şaft manuel olarak bağlantısı kesilebilir, ancak devreye alma otomatik olarak gerçekleşir.
Tahrik ünitesi, kontrol cihazından (ateş kutusu, kontrol ünitesi) sinyal aldıktan sonra damperleri kontrol eder ve regülatörlerle birlikte çalışır.
Servo sürücü, kolayca ayarlanabilen limit ve yardımcı anahtarlarla (6 adet) donatılmıştır. Açılma açısı 0 ile 90° arasında ayarlanabilir. Dahili şaft konum göstergesi mevcuttur.
Elektrik bağlantıları vidalı terminaller aracılığıyla yapılır. Gövdede kablo girişi için geniş açıklıklar bulunur. Servo sürücü istenilen yönde konumlandırılabilir. Çalışma sıcaklıkları: -20 ila 60°C, nem <%95.
Başlıca özellikler
Güç kaynağı:220 V
90°'de açılış süresi:15 saniye
Tork:5 Nm
Elektrik enerjisi:7,5 W
Toz ve nem koruma sınıfı:IP54
Ağırlık:1,4 kg
